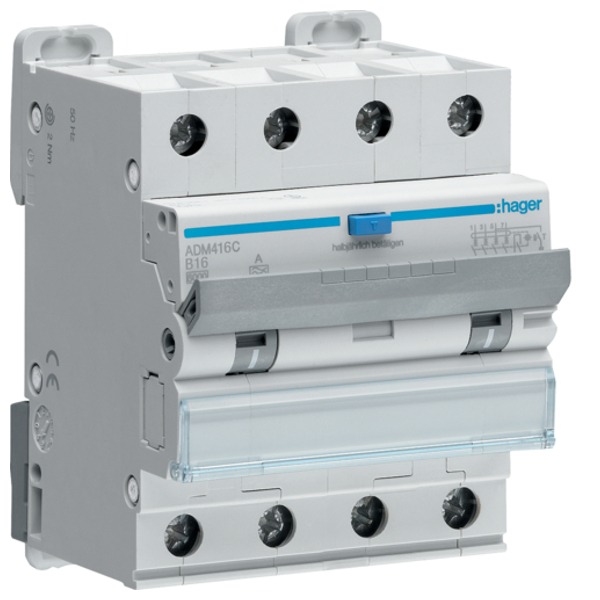

ADM416C Proudový chránič s nadproudovou ochranou chrakteristika B; 4 pól; 6 kA; 0,03 A; In=16 A, A, Hager

V případě, kdy Vám schází prostor v rozvaděči nebo jen nechcete složitě propojovat, je ideální použití 4-pólového chrániče s nadproudovou ochranou, takzvaného „kombíku“. Ten slučuje funkci jističe a proudového chrániče v jednom přístroji.   Použití proudových chráničů je vyžadováno dle ČSN 332000-4-41 ed. 3 pro AC zásuvky, jejichž jmenovitý proud nepřekračuje 32 A, které mohou být užívány osobami bez elektrotechnické kvalifikace a jsou určeny pro obecné použití a dále pro AC mobilní zařízení určená pro venkovní použití, jejichž jmenovitý proud nepřekračuje 32 A. To znamená nejčastěji pro venkovní 1 a 3-fázové zásuvky do 32 A. A zde přichází v úvahu pro 3-fázové zásuvky právě již zmíněný „kombík“, který vám umožňuje bez větších změn vyměnit stávající jistič za nový proudový chránič s nadproudovou ochranou.   Nová generace 4-pólových proudových chráničů s nadproudovou ochranou je nově rozšířena o širokou řadu příslušenství, jako jsou pomocné a signální kontakty, vypínací nebo podpěťové spouště. Všechny tyto prvky jsou univerzální a použitelné i pro veškeré modulární jističe.   Dále je zařízení vybaveno Bi-Connect svorkami - pro bezpečné propojení s přípojnicemi.   V přístroji je použit proudový chránič typ A, který je určen pro střídavé a pulzující reziduální proudy. Kromě sinusových střídavých reziduálních proudů tyto výrobky detekují také hladké stejnosměrné proudy do 6 mA. V zásadě lze typ A použít pro všechny obvody a zařízení (zátěže) neobsahující frekvenční měniče nebo zařízení na změnu napětí, pokud výrobce těchto zařízení výslovně nevyžaduje jiný typ proudového chrániče, protože je v něm nainstalovaná zmiňovaná technologie.

Vlastnosti

• Kompatibilní s existujícími příslušenství modulárních jističů, jako jsou, pomocné kontakty, signální kontakty, pracovní a podpěťové spouště
• Bi-Connect svorky - pro bezpečné propojení s přípojnicemi
• Dvojitá spona - pro snazší demontáž přístroje z řady i při použití propojovacího hřebenu
• Popisový štítek s průhledným krytem
• Vestavěna optická signalizace příčiny vypnutí
